板壳式换热器

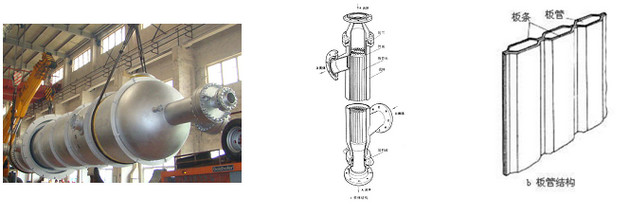

  以板管作为传热元件的换热器,又称薄片换热器。它主要由板管束和壳体两部分组成。将冷压成形的成对板条的接触处严密地焊接在一起,构成一个包含多个扁平流道的板管。许多个宽度不等的板管按一定次序排列。为保持板管之间的间距,在相邻板管的两端镶进金属条,并与板管焊在一起。板管两端部便形成管板,从而使许多板管牢固地连接在一起构成板管束,板管束的端面呈现若干扁平的流道。
  板管束装配在壳体内,它与壳体间靠滑动密封消除纵向膨胀差。设备截面一般为圆形,也有矩形、六边形等。A流体在板管内流动,B流体则在壳体内的板管间流动。
  板壳式换热器是介于管壳式换热器和板式换热器之间的一种结构形式,它兼顾了二者的优点:
  ①以板为传热面,传热效能好。传热系数约为管壳式换热器的 2倍。
  ②结构紧凑,体积小。
  ③耐温、抗压,最高工作温度可达800℃,最高工作压力达 6.3MPa。
  ④扁平流道中流体高速流动,且板面平滑,不易结垢,板束可拆出,清洗也方便。
  板壳式换热器可广泛应用于冶金, 化工、造纸、制药和食品等行业中的液—液, 液—气, 气—气加热、冷却、蒸发和冷凝各种过程。特别是用于化肥低压变换热交换过程, 尤其受到化肥行业欢迎。

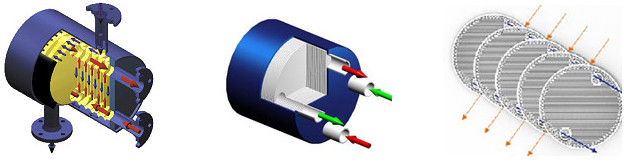

大型板壳式换热器
  大型板壳式换热器主要应用于催化重整、加氢和芳烃等装置。亦可应用于常减压、酮苯、催化、气体分离、甲醇、空分等炼油、化工、化肥等装置以及炼油、化工、化肥、电力、冶金、环保等行业的各种液体、气体和蒸汽的加热、冷却、蒸发、冷凝、热回收等场合。尤其适合大型化装置的使用要求。在压降要求严、换热面积要求非常大的应用场合中,效果更加突出。
  与管壳式换热器相比,板壳式换热器冷端及热端温差小,回收热量大,从而节约装置的操作费用。在完成同样换热任务的情况下,板壳式换热器与管壳式换热器相比体积小、重量轻,可大大节约用户的设备安装空间及安装成本。
